Los productos de bioingeniería —como órtesis, prótesis, implantes, exoesqueletos o sistemas de estimulación eléctrica funcional— no son dispositivos convencionales.
Además de acompañar al usuario, su objetivo es modular, restaurar o mejorar una función física alterada por una patología, lesión o condición crónica.
A diferencia de otros productos sanitarios, estos dispositivos interactúan directamente con el aparato locomotor o neuromuscular.
Esto significa que modifican patrones de movimiento, redistribuyen fuerzas o influyen en la activación muscular durante actividades funcionales como caminar, levantar peso o manipular objetos.
En este contexto, una pregunta resulta fundamental:
¿Cómo sabemos si un producto de bioingeniería realmente está mejorando la función y no generando nuevas alteraciones?
La respuesta pasa necesariamente por medir. Y ahí es donde el análisis biomecánico adquiere un papel central.
¿Qué es el análisis biomecánico y por qué es esencial en bioingeniería?
El análisis biomecánico consiste en la medición objetiva de las variables que describen el movimiento humano y sus causas (posición, velocidad, aceleración, fuerzas, momentos articulares o actividad muscular).
Puede abordarse desde distintos niveles:
- Cinemático: movimiento.
- Cinético: fuerzas y momentos.
- Muscular: electromiografía.
- Postural y funcional.
En bioingeniería, su función depende del momento en el que se encuentre el desarrollo del dispositivo:
- Caracterizar con precisión el déficit funcional de los usuarios objetivo.
- Orientar el diseño o rediseño del dispositivo.
- Verificar si el producto diseñado consigue modular ese déficit de forma eficaz y segura.
De este modo, el análisis biomecánico deja de ser solo una herramienta de evaluación para convertirse en una guía estratégica para el diseño y rediseño iterativo de dispositivos.
Compatibilidad biomecánica: la clave en la interacción cuerpo-dispositivo
Uno de los principales motivos por los esta clase de productos pueden fracasar en el uso real es la falta de compatibilidad biomecánica.
Esto ocurre cuando el dispositivo:
- No respeta los movimientos y restricciones naturales de la articulación.
- Genera desalineaciones.
- Induce fuerzas internas no deseadas.
- Produce incomodidad o dolor.
- Interfiere en patrones motores funcionales.
La biomecánica permite detectar estos problemas en fases tempranas del desarrollo.
Evaluando cómo interactúa el dispositivo con el cuerpo, es posible anticipar errores, ajustar parámetros y optimizar la eficacia clínica antes de la comercialización.
Diseñar sin biomecánica es asumir un alto grado de incertidumbre.
Metodología basada en análisis biomecánico para el desarrollo de producto
Integrar el análisis biomecánico en el ciclo de desarrollo implica seguir una metodología estructurada.
1. Identificación del problema funcional
Todo comienza con una pregunta clara:
¿Qué función está comprometida y cómo se manifiesta biomecánicamente?
Para responderla, se analizan variables clave que permitan comparar:
- Sujeto sano vs. paciente.
- Situación sin producto vs. con producto.
- Antes vs. después de una intervención.
A partir de esta caracterización se define un objetivo funcional concreto y medible, por ejemplo:
- Reducir un determinado porcentaje del temblor en muñeca.
- Aumentar la dorsiflexión en fase de oscilación durante la marcha.
- Disminuir la presión plantar en una región específica.
- Reducir un momento articular excesivo.
El objetivo biomecánico se convierte en la brújula del proyecto.

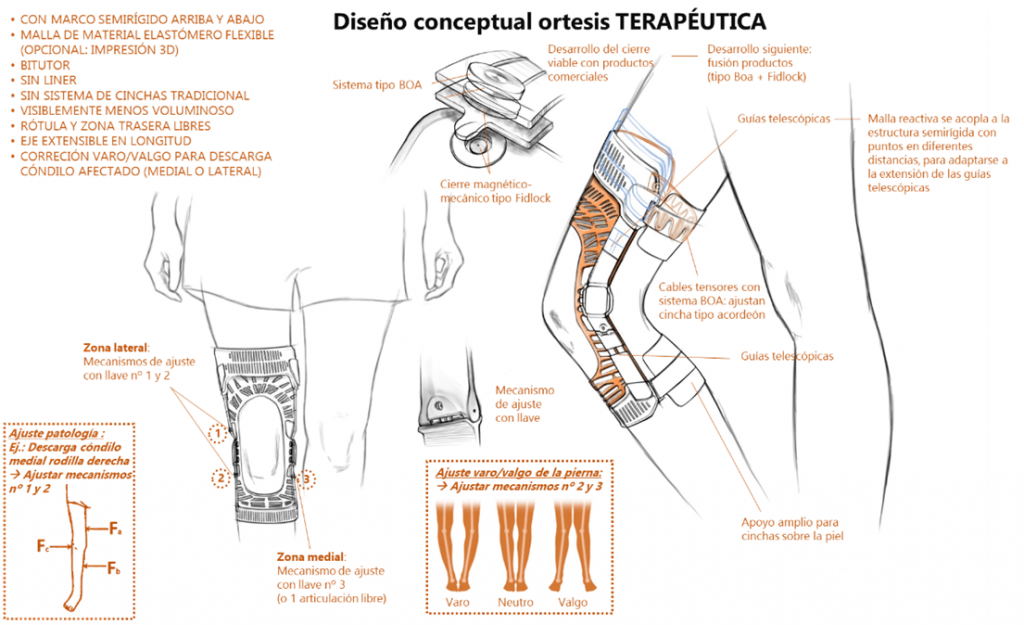

2. Diseño conceptual del mecanismo correctivo
Una vez definido el problema, se plantea la solución funcional:
- ¿El dispositivo debe guiar, restringir, compensar o amplificar el movimiento?
- ¿Debe actuar de forma pasiva, activa o híbrida?
- ¿Qué grados de libertad necesita?
- ¿Qué rango de acción y qué nivel de asistencia son adecuados?
En esta fase se combinan conocimiento clínico, ingeniería y biomecánica para conceptualizar un mecanismo coherente con la anatomía y la mecánica humana.

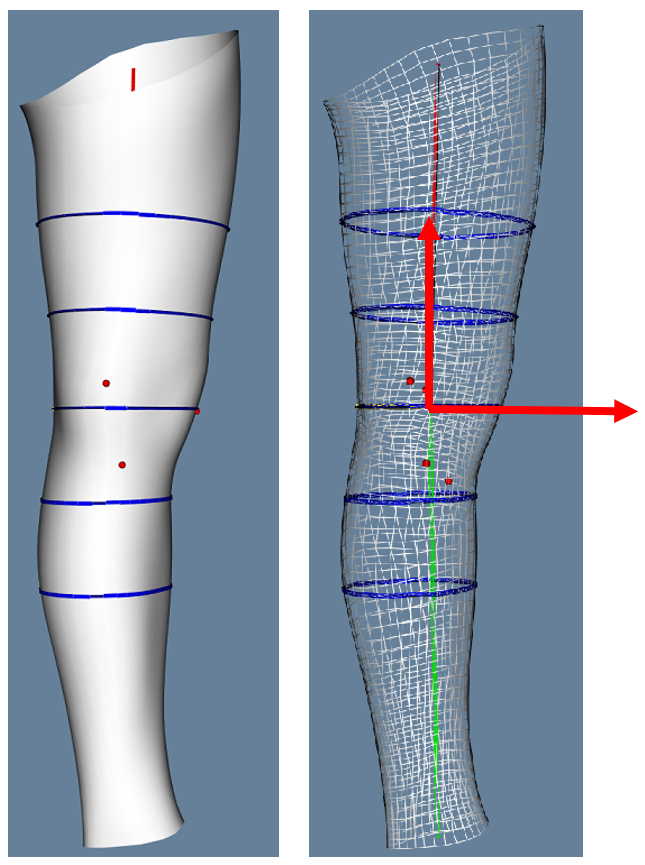

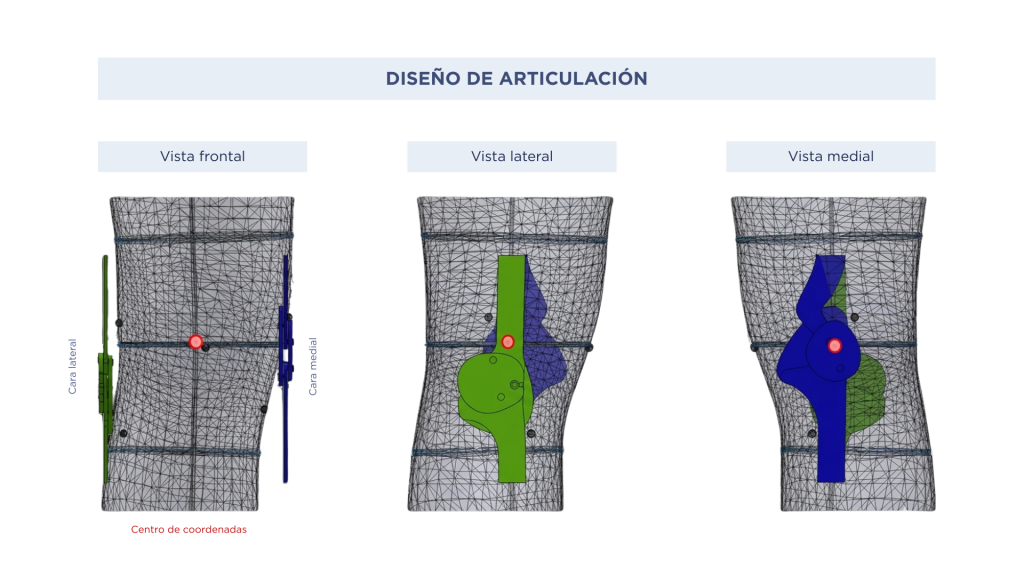

3. Modelado biomecánico y simulación
Antes de fabricar un prototipo físico, es recomendable simular el efecto esperado mediante modelos biomecánicos:
- Modelos multicuerpo.
- Modelos músculo-esqueléticos.
- Análisis por elementos finitos.
Estas herramientas permiten predecir cómo influirá el dispositivo sobre el movimiento o la distribución de cargas, reduciendo iteraciones innecesarias y optimizando recursos.
Simular no sustituye a medir, pero permite diseñar con mayor fundamento.
4. Prototipado y evaluación en banco de ensayo
Tras la validación teórica, se desarrollan prototipos iniciales. Estos pueden evaluarse en:
- Bancos de ensayo mecánicos.
- Simuladores biomecánicos.
- Dummies instrumentados.
El objetivo es verificar aspectos como:
- Respuesta dinámica.
- Durabilidad.
- Comportamiento estructural.
- Precisión del mecanismo.
Esta fase permite depurar errores antes de pasar a la evaluación con personas.

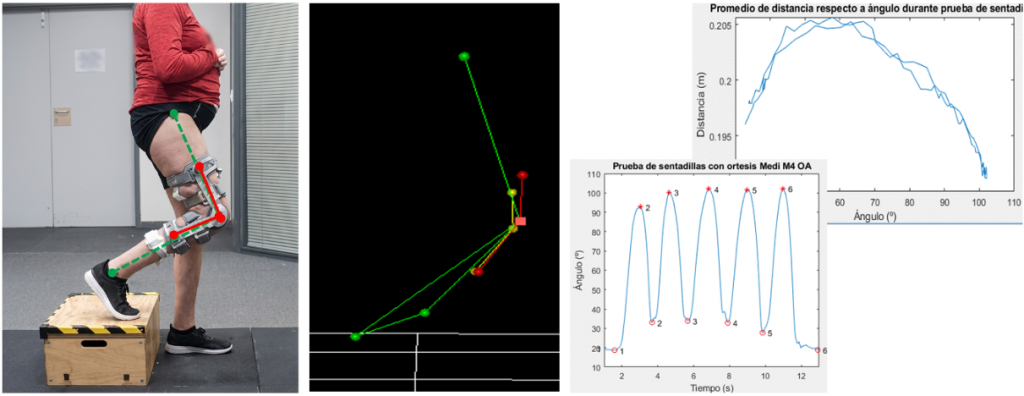

5. Evaluación experimental con usuarios reales
La validación con usuarios reales es un punto crítico.
En primer lugar, puede realizarse un estudio con personas sanas para evaluar seguridad y comportamiento mecánico. Posteriormente, se avanza hacia la población objetivo.
Se aplican protocolos biomecánicos estandarizados, como:
- Análisis instrumentado de la marcha.
- Tareas funcionales específicas.
- Medición de actividad muscular.
- Evaluación de fuerzas y momentos articulares.
La comparación objetiva de resultados con y sin el dispositivo permite cuantificar su impacto real.
Aquí la percepción subjetiva se complementa con evidencia medible.
6. Rediseño y validación en entorno real
Los datos obtenidos permiten introducir mejoras y desarrollar versiones optimizadas.
La validación en entornos reales —clínicos, domiciliarios, laborales o deportivos— aporta información clave sobre el comportamiento del dispositivo fuera del laboratorio.
El análisis biomecánico puede utilizarse también para monitorizar el uso prolongado, detectar patrones no previstos y generar evidencia para procesos regulatorios.
Una visión integral más allá de la biomecánica
Aunque el análisis biomecánico es esencial, no es la única dimensión a considerar. El desarrollo de productos de bioingeniería debe integrar también:
- Usabilidad y experiencia de usuario.
- Requisitos regulatorios.
- Seguridad eléctrica o mecánica.
- Evaluación clínica.
- Estrategia de transferencia a mercado.
Sin embargo, la biomecánica aporta el núcleo funcional sobre el que se sustenta todo lo demás, garantizar que el producto realmente mejora la función física.
El análisis biomecánico es un elemento estructural del proceso de innovación.
Permite:
- Comprender con precisión el problema funcional.
- Diseñar mecanismos correctivos fundamentados.
- Validar de forma objetiva la eficacia del producto.
- Reducir riesgos técnicos y clínicos.
- Generar evidencia sólida para su introducción en el mercado.
En un entorno donde la innovación sanitaria exige cada vez mayor rigor, integrar la biomecánica en el ciclo de vida del producto aumenta la seguridad, la confianza y el impacto real en la calidad de vida de las personas.
Preguntas frecuentes sobre bioingeniería y análisis biomecánico
¿Qué relación existe entre bioingeniería y biomecánica?
La bioingeniería aplica principios de ingeniería al desarrollo de soluciones relacionadas con el cuerpo humano.
La biomecánica aporta la medición y el análisis necesarios para comprender cómo se mueve el cuerpo, cómo responde ante un dispositivo y si ese dispositivo mejora realmente una función física.
¿Por qué es importante medir el movimiento humano en el desarrollo de dispositivos?
Porque permite pasar de una valoración subjetiva a una evaluación objetiva.
Medir variables como fuerzas, rangos articulares, actividad muscular o patrones de marcha ayuda a comprobar si el producto cumple su objetivo funcional y si lo hace de forma segura.
¿Qué productos de bioingeniería pueden beneficiarse del análisis biomecánico?
El análisis biomecánico es especialmente útil en el desarrollo de órtesis, prótesis, implantes, exoesqueletos, sistemas de asistencia al movimiento, soluciones de estimulación eléctrica funcional y otros dispositivos que interactúan con el aparato locomotor o neuromuscular.
¿En qué fase del desarrollo debe incorporarse la biomecánica?
Lo recomendable es incorporarla desde las fases iniciales.
Puede ayudar a caracterizar el problema funcional, orientar el diseño, validar prototipos, comparar resultados con y sin dispositivo y generar evidencia para el rediseño o la transferencia al mercado.
